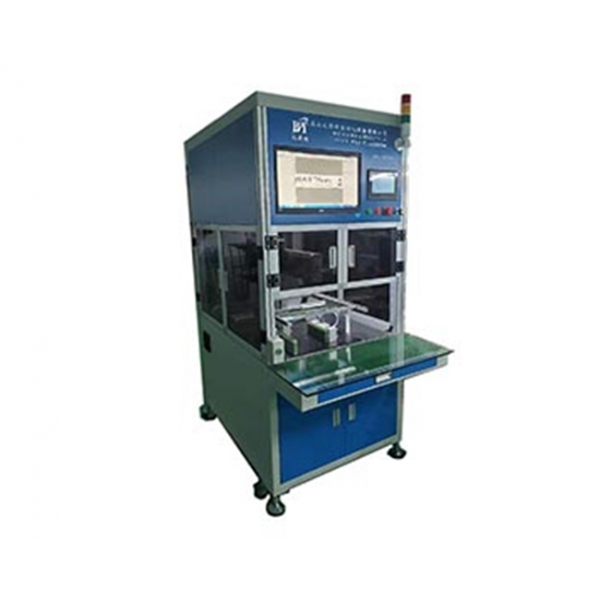

BT-850B-10000A 双面自动点焊机(带旋转)

描述

一、产品特点

1.1.设备功率： 3KW ，220V 交流电输入， 50HZ/60HZ

1.2.使用气压; 0.4-0.8Mpa

1.3.适应范围：数码电池，工具电池，储能电池，电动车电池，动力电池的

串并组合等

1.4 适应电芯范围： 14/18/21/26/32 系列

1.5 最大行程： X 轴 620MM ，Y 轴 320MM ，如需更大需定做

1.6 适合镍片宽度;成型镍片

1.7 适合镍片厚度;0.1MM---0.2MM ( 0.15—0.2MM 厚度镍片建议开槽)， 0.2-0.4MM 厚度镍片需采用凸点焊接

1.8 生产效率：大约 36 00-4000PCS 电芯/小时

1.9 标配点焊机： MDA-8000B(可选配米亚基电源)数量 2 台，点焊速度快，焊点温度低，实时监控焊接过程，电流过小或炸火自动报警和点焊过程中出现异常，机器自动报警并停止机器

1.10 旋转点焊头：动力为 400W 伺服电机，旋转角度正负 90 度,旋转角度可随意设置调节，带压力实时监测

1.11 焊针冷却方式：冷却机循环冷却

1.12 焊机效果：焊接一致性非常好，焊点均匀，美观

1.13 三种点焊数据输入：

点阵输入法

阵列输入法

U 盘导入法，把点焊数据储存到 U 盘，直接导入到机器，(U 盘 CAD

数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性

到入到其他机器使用)

1.14 点焊模具型号命名：中英文输入

1.15 控制器件:7.5 寸触摸屏， 6 轴 PLC 编程器，3 轴 750W 伺服电机,2 轴 400W 伺服电机驱动电动焊头

1.16 镍带采用成型镍带，减少浪费

1.17 设备调试简单，易学易懂，换型号速度快(0- 199 组数据可调用)

1.18 焊头动力：伺服电动，带防冲击功能

1.19 电池治具：出厂附带 1 套绝缘电木治具(2 个)

1.20 本公司产品保修期为贰年

1.21 设备自带故障报警，根据提示清除故障

1.22 设备外形尺寸： L1630*W850*H1630MM

1.23 设备重量： 220KG

1.24 设备主要配件清单

1.25 点焊电源图片： HUQUAN MDA-8000B,最大输出电流 10000A

1.26 点焊产品图片

1.27 售后服务：设备自验收起，免费保修壹年
