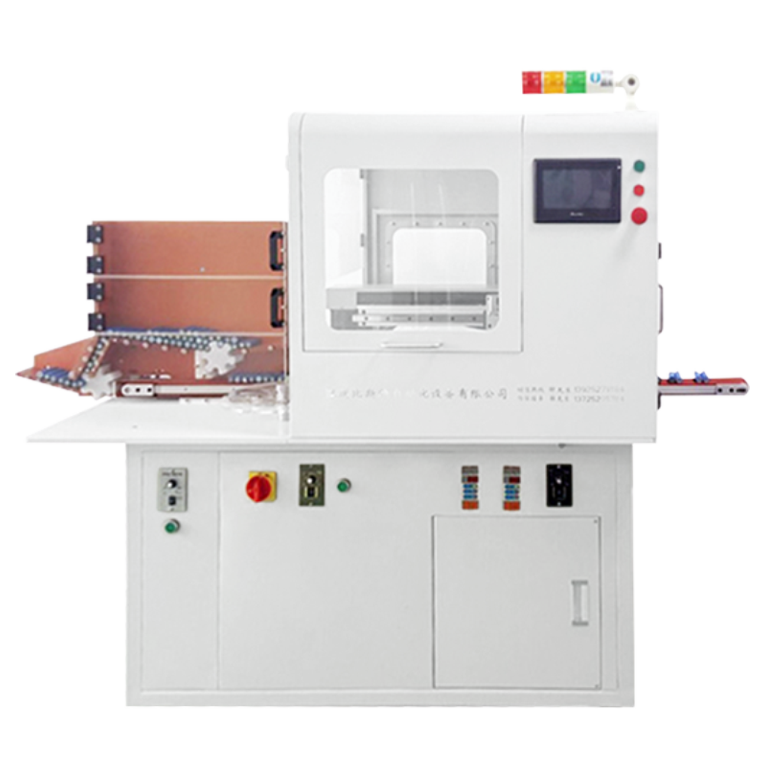

BT-280Y/290 移动电源全自动点焊机
服务热线：139-2949-6433（微信同号）
按需求定制
质量保障
品牌认证
产品描述及参数
一、主要功能
圆柱型电芯自动化焊接，可组合成并联或串联
采用盘状卷料镍片，根据设定的长度自动裁切自动焊接
二、产品特点
镍带采用盘形镍带，减少浪费
设备调试简单，易学易懂，换型号一般设定3个参数即可
采用料斗上料， 一次性可投放500PCS 电 芯
可选择电压内阻测试功能
定制串并联两用机
三、产品参数
|
设备功率
|
AC220V 50/60HZ 5KW |
最大行程 Maximum stroke |
以18650电芯为例最大行程：10pcs 以32700电芯为例最大行程：8pcs
|
|
使用气压
|
0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。 0.4-0.8Mpa, |
||
|
适合镍片厚度
|
0.08MM-0.15MM |
||
|
标配点焊电源
|
BT-550D-60焊接电源2台
|
||
|
焊接输出功率
|
Max16KA |
适合卷料镍片宽度
|
4 - 1 0 M M 定 制 |
|
控制器件
|
PLC触摸式显示屏控制
|
适合卷料镍片最大外径
|
300MM |
|
动 力 |
750W伺服电机
|
适合点焊针
|
进口直径1.5*100MM(焊点点焊)
|
|
适应范围
|
14430/14500/18500/18650/21700 26650/26700/32050/32700 |
设备外形尺寸
|
L1720*W700^H1360MM |
|
生产效率 |
约2200PCS电芯/小时
|
设备重量 |
220KG |
