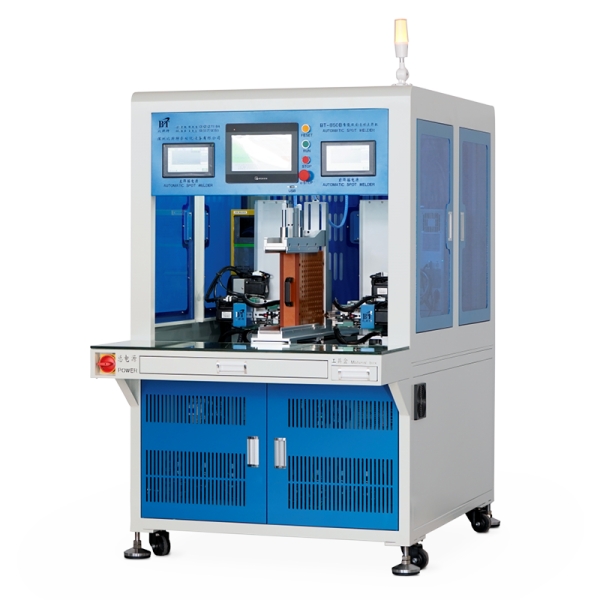

BT-850B-XZ-10000A 晶体管(7轴) 双面自动点焊机-Al

描述

一、主要功能

圆柱型电芯的组合式双面自动化焊接

二、产品特点

自动化焊接，焊点均匀，一致性良好，提高合格率实时焊接电流监控，虚焊或炸火报警自动停机可选择点焊规范焊接(正负极可设置不同电流)点焊坐标参数可采用U盘导入参数

运行机构采用伺服电机配合线型模组，精准定位

AI学习自设定点焊针焊接位置，自动检测焊针长度误差自带一键恢复出厂设置功能标配10000A晶体管焊接电源

三、产品参数

设备功率

AC220V 50/60HZ 5KW

最大行程

X轴：200 - 630MM Z轴：5 - 70MM

Y轴：200 - 390MM R轴：0 - 105°

Xaxis:200-630mm Xaxis:5-70mm

Yaxis:200-390mm Yaxis:0-105°

使用气压

0.4-0.8Mpa,使用气源时必须有过滤装置，确保气流无水无杂质。

适合镍片厚度

0.1MM-0.2MM

(0.15-0.2MM厚度镍片需开槽)

(0.15-0.2MM thickness nickel sheetneeds to be sltted)

标配点焊电源

BT-10000A晶体管焊接电源

凸点焊镍片0 . 21 - 0 . 4MM

焊接输出电流

Max 10000A

适合点焊针

进口直径1 . 7*100MM(焊点点焊)

点焊数据导入

CAD数据导入/点阵数据/人工输入

进口直径4-4*6平头焊针(凸点焊接使用)

动力

伺服电机

适应范围

14430/14500/18500/18650/21700 26650/26700/32050/32700/32140

设备外形尺寸

Equipment dimensions

L1630*W1050^H1780MM

生产效率

约4000PCS-5000PCS电芯/小时

设备重量

480KG
