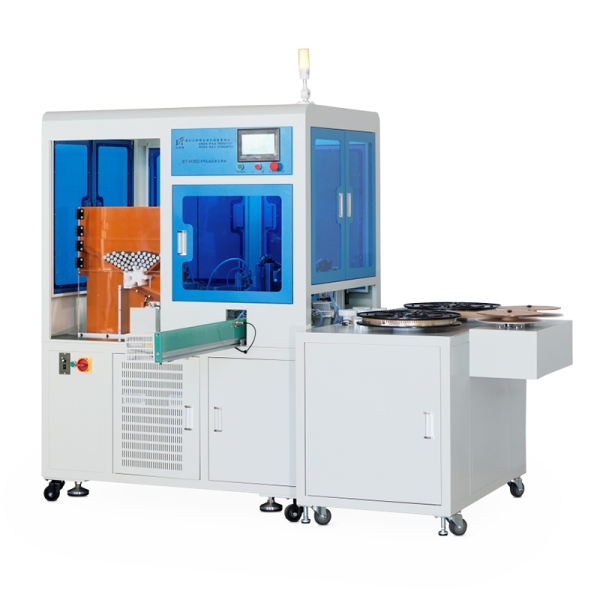

一、主要功能
圆柱型电芯自动测试电压内阻，自动检测文字位置，自动贴侧面高温胶，自动 化焊接
采用盘状成形卷料镍片，自动裁切自动焊接
二、产品特点
采用直流焊接电源，焊接稳定可靠
采用进口钨钢切刀，经久耐用
标配测试仪HK3561
送镍片机构采用6轴伺服电机，镍片位置数字化设置
引出片位置垂直度一致性良好
三、产品参数
|
设备功率
|
AC220V 50/60HZ 8KW
|
高温胶宽度
|
10MM
|
|
使用气压
|
0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。
|
高温胶送料长度
|
10-20MM
|
|
点焊镍片外露长度
|
≥2.5MM
|
|
标配点焊电源
|
BT-10000A晶体管焊接电源
|
适合镍片厚度
|
0.08MM-0.15MM
|
|
焊接输出功率
|
Max 10000A
|
适合盘料镍片宽度
|
定制型
|
|
控制器件
|
PLC触摸式显示屏控制
|
适合盘料镍片最大外径
|
500MM
|
|
动 力
|
750W伺服电机
|
适合点焊针
|
进口直径1 . 5*100MM(焊点点焊)
|
|
适应范围
|
14430/14500/18500/18650/21700可定制
|
设备外形尺寸
|
L2250*W1700^H1820MM
|
|
生产效率
|
约1300PCS电芯/小时
|
设备重量
|
500KG
|
