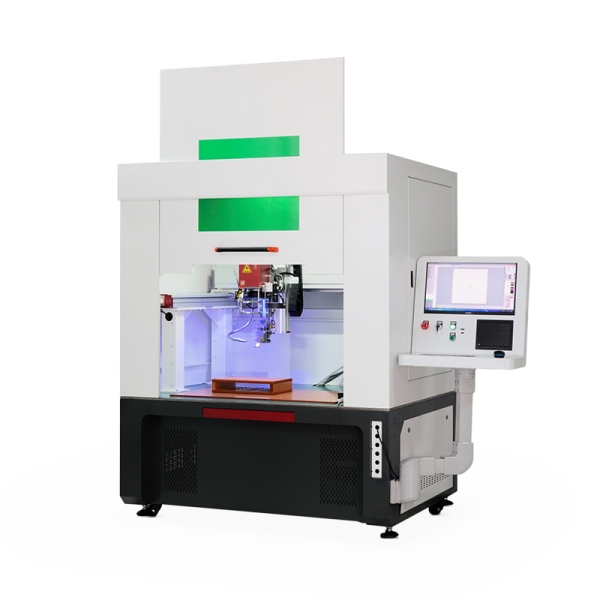

一、主要功能
圆柱型铝壳/方型铝壳电芯自动化焊接，可组合成并联或串联 铜、铝、镍、不锈钢等电池常用金属的异种材料焊接
二、产品特点
采用光纤激光器/半导体激光器(根据型号配置),光束质量优异，聚焦光 斑直径0.1-0.3mm
适用于极耳焊接、电池壳体密封、模组PACK 连接等关键工序，焊缝深宽比 可控，热影响区(HAZ) 极 小
支持铜、铝、镍、不锈钢等电池常用金属的异种材料焊接，解决传统焊接 易出现的虚焊、爆点问题
可选配摆动焊接头，增强熔池流动性，提升铝铜焊接良率至≥99.3%
三、产品参数
|
设备功率
|
AC380V 50/60HZ 10-50KW
|
最大行程
|
X轴：200 - 800MM Z轴：100 - 300MMY轴：200- 400MM Z
|
|
使用气压
|
0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。
|
|
保护气体
|
氩气/氮气
|
|
激光类型
|
光纤激光器
|
激光器功率
|
3000W/4000W/6000W
|
|
波长
|
1064nm(光纤fiber)
|
冷却方式
|
水冷/风冷
|
|
聚焦光斑直径
|
0.1-0.3mm
|
观察系统
|
CCD观察系统
|
|
焦距
|
100-300mm
|
定位系统
|
配红光定位/测距仪
|
|
准直镜焦距
|
75-150mm
|
设备外形尺寸
|
L1900°W1500*H2000MM
|
|
激光器品牌
|
锐科/创鑫
|
设备重量
|
1100KG
|
